YBS系列摇摆筛（平面摇筛）

一  概述

    YBS系列摇摆筛（平面摇筛）是一种经典的惯惯性筛分设备，其全新的设计理念和独特的结构，使之成为最接近手工筛分作的筛分机，成就了平面摇筛几近完美的筛分效果，具有广阔的应用前景。它巧妙的把筛——圆周运动，颠——向上抛掷运动结合起来。由于结构和工作原理的独特性，平面摇筛特别适合于细小颗粒和微细粉物料、圆球状、圆柱状、片状、乃至不规则形状易堵网、比重较轻的粉状物料。可用于干式筛分，也可用于湿式筛分，广泛用于矿业，建材，冶金，铸造，磨料，化工，轻工，医药，食品等行业对粗细物料的分级处理等。作业。

二  产品结构

驱动电机

      V型皮带传动180-320 rmp低频率，常规电机。可调节的带倾角的刚性曲轴，带

负载时加速度为1-1.5g。

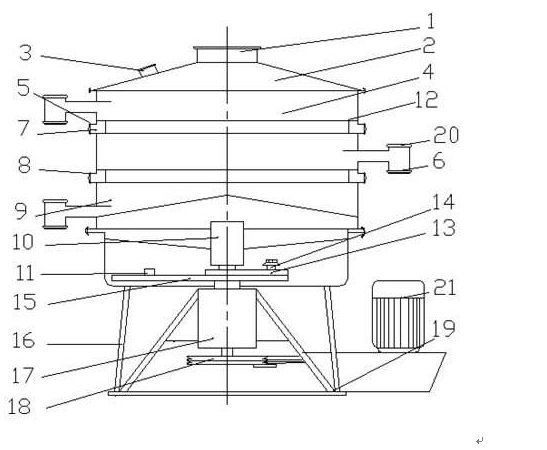

      1. 观察口 2.出料口 3.底框 4. 驱动轴 5.拉簧 6.加油口 7.主轴 8.底座 9.皮带轮 10.皮带11.电机 12. 偏心机构 13.防护罩 14.加油口 15.锁紧装置 16.筛格 17.密封盖 18.进料口

三  结构特点

    坚固的独立模块设计，硅胶密封。便于简单快捷的安装和拆卸，大约需要15分钟左右

即可完成。

四  运动原理

    三维摇摆运动，合理结合物料的旋转运动上下的翻动。离心率：35mm（可调）高频

率的短距离振动。

   设备所有的参数，诸如离心率，径向速度和切向倾角可达到最理想的效果。

五  产品特点

    1、可实现单层或多层的高产率筛分

    可筛分最大至6个粒度。筛体直径从600mm（24英寸）-2600mm(104英寸)；小型摇

摆筛可配备4层筛面，大型的则可达到5层，同时提供5至6组的分级。

    对于单一分级的产品，我们的技术可以帮助你在同一台筛上得到双倍甚至更高的产

能。

    2、最大化的筛分效率以及产品效率

    平面摇筛的原理实际上是机械的模拟人类的手筛。平缓的加速配合低速运转以确保物

料始终滚动在筛网的表面。尤其对于干燥的，低密度的颗粒；还能有效减少高研磨性的产

品对筛子本身（尤其是筛网）的磨损。

    3、每层筛网实现精确的粗细颗粒分级

    物料从几乎水平的筛体中心进料，沿螺曲线向外围发散。与此同时，随着垂直加速度

的增大迫使细颗粒的产品有效透过筛网表面。

     4、省心便捷的操作

    当产品粒度接近30微米的时候，网孔度堵塞成为亟待解决的问题。有了我们的多种清

洁系统后会迎刃而解；清洁球，独立齿轮驱动的毛刷清洁，喷气清洁以及喷气/毛刷组合清

洁系统。部分采用或全部为喷气清洁的筛分系统，通常用于粘性较大或是带静电的产品。

    5、对易碎物料的破损有效减少

    手筛能够给予物料温和的处理。平面摇筛完美的再现了同样的运动，应用于各种禁止

颗粒破损的场合，例如：颗粒喷雾干燥的咖啡，生物制药的粉状产品，以及奶粉和金属粉

沫。

    6、有效减少维护时间

    快至15分钟简单快捷的拆分和安装。只需对轴承定时润滑，保证设备满负荷的连续运

行。

    7、更少的维护费用

    主要的易损件包括：筛网，密封圈，橡胶球或是毛刷。

    8、可以忽略的动态基座负荷

    每一台平面摇筛出厂前都会在特制的装置上调节至完全平衡。所以在用户的现场，它

可以放置在很高的钢结构上，考虑到动态负载的复杂性需要启动前再一次作平衡测试；

    9、低噪声，低能量损耗

    由于简单的模块化设计和低速运转的特点，平面摇筛的噪声始终保持在60至70dB，

保证了流畅安静的运行；采用普通Y系列电机，最小的机械驱动为0.25KW，重达2吨的最

大机型只需要5.5KW的功率。

   10、绝对的防尘操作

    除了现场已有的通风系统，平面摇筛不需要任何空气净化或粉尘收集的辅助装置。系

统可自带气密和真空设计，还有氮净化等。
